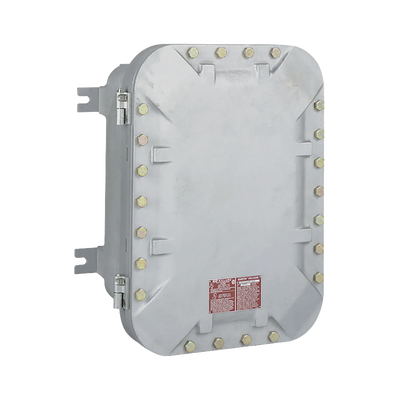

Descripción:

Aplicaciones:

• Ubicaciones que se vuelven peligrosas debido a la presencia de gases o vapores inflamables, polvos combustibles o fibras inflamables fácilmente y volátiles y areas que estan sujetas climas corrosivos y  húmedos.
• Adecuados para Refinerías de Petróleo, Plantas Químicas y Petroquímicas con procesos interiores y exteriores.
• Aplicaciones que requieren empalme, extracción y caja de empalmes.
• Gabinetes para albergar estaciones de control, contadores, relevadores, arrancadores, interruptores, bloques de terminales, otros equipos y dispositvos.
• Aplicaciones globales (ATEX/IECEx) los gabinetes están disponibles para aplicaciones globales con el sufijo CEN.
• Los gabinetes estan disponibles en blanco o con modificaciones de fabrica, opciones y accesorios.

Características:

• Color: Gris
• Tamaño:12 x 24 x 8 in (305 x 610 x 152 mm) (W x L x D)
• Dimensiones internas

  • Platina Interna: 10.25 x 22.25 in (260 x 565.2 mm)
• Dimensiones externas
  • Ancho: 21.25 in  ( 539.75 mm)
  • Alto: 29.25 in (742.95 mm)
  • Profundidad: 12 in ( 304.80 mm)
  Dimensiones para dispositivos:
  • 16 x 24 x 8 in   (406.4 x 609.6 x 206.25 mm)
• Peso: 72.57 kgs
• Fabricado de Aluminio fundido libre de cobre. Alta resistencia, más ligero en peso, resistente a la corrosión.
• Menos pernos en cubierta. Su diseño asistido por computadora reduce el número de pernos de la tapa, eliminando los pernos de la esquina. Reduciendo tiempo de instalación y mantenimiento.
• Anillo 'O' de Nitrilo (BUNA-N) alrededor de los pernos para evitar que el agua se filtre dentro del gabinete, IP 66 & tipo 4.
• Argollas de montaje ductiles. Las argolla son hechas de aleacion de aluminio dúctil para ajustarse a superficies de montaje irregulares sin dañar el gabinete.
• Tamaños de gabinetes desde 8x12x6 y más grandes están equipados con argollas de montaje bidireccionales que pueden ser colocados vertical o horizontalmente para facilitar el montaje.
• Tamaños de gabinetes desde 8x12x6 y más grandes son suministrados con bisagras montadas en el lado izquierdo. Los gabinetes más pequeños están perforados para la instalación de 2  montajes Killark HINGE-9 o pueden ser intalados como fabrica agregando SU2. Para ubicar las bisagras en otras posiciones se debe especificar al ordenar.
•  Las opciones incluyen ventanas de visualización, operadores de control, manijas giratorias, manijas de disyuntores, aberturas de conductos NPT y aberturas de prensaestopas métricas.

Materiales / Acabado:

• Gabinetes: Aluminio libre de Cobre (menos del 4/10 de 1%)
• Bisagras: Aluminio con acero inoxidable.
• Pernos de cubierta de acero.
• Placas de montaje opcionales: Lámina de Aluminio.
• Ventanas Opcionales: Vidrio templado sodocálcico.
• Pintura de laca de Aluminio con acabado estándar.

 Certificaciones:

• Clasificaciones para áreas peligrosas:
  •   Clase I, Divisiones 1 & 2, Grupos B,C,D
  •   Clase I, Zonas 1 & 2, Grupos IIB + H2, IIA
  •   Clase II, Divisiones 1 & 2, Grupos E,F,G
  •   Clase III, Divisiones 1 & 2
• Número de archivo ATEX       PTB 07 ATEX 1025U / PBT 07 ATEX 1024
• Número de archivo CSA        LR11716
• Número de archivo IECEx     IEC E x 07.0022U / IEC E x 07.0023
• Clasificación NEMA               3, 4, 4X
• Número de archivo UL          E10514 / E83696 / E12379

Recursos:

• GABINETES ANTI EXPLOSION SERIE EXB
